超低耗能“冰菱花”，绽放在五棵松冰上运动中心

作为新建的冬奥场馆之一，“冰菱花”成为了长安街西延长线继五棵松体育馆后的又一标志性建筑。

优美浪漫的“冰菱花”代指五棵松冰上运动中心。它秉承着“科技、智慧、绿色、节俭、特色”的建设理念，是一座美轮美奂又极具实用性的综合性冰上体育馆。

冬奥期间，“冰菱花”将承担冰球训练任务，并与冬奥会冰球比赛用馆的五棵松体育馆相邻。两个场馆之间设有地下通道，相关运动员与工作人员可通过通道穿梭于两个场馆之间，便于训练与开展赛事。

宛若冰菱的五彩栅栏

五棵松冰上运动中心的外观犹如光彩夺目的冰花，纵横交错的外墙“骨架”组成了一朵朵美丽的冰菱。

“冰菱花”外墙使用格栅幕墙技术，通过数字技术将每个小格的位置与颜色计算出来，并填充五种幕墙颜色。

斜向格栅呈45°交叉，通过几何图形组成雪花的图案，当观众从不同的角度观看时，都会有不一样的画面与感受。

灯光设计方面，也与外墙设计相结合，将灯“藏”在视线盲区。这做到了让观众从场外看不到灯在什么位置，但在灯与幕墙的配合下，却可以观看到“冰菱花”外墙近似于动态的视觉效果，如“漫天冰菱落下闪闪发光”。

多层次多空间的外墙设计，不仅让造型独特别致、灯光与幕墙配合恰到好处，而且也可以兼顾遮阳与节能。

建筑外幕墙是国内首个采用传统铝合金幕墙系统，这使其成为综合传热系数K值小于1.0 的被动式建筑幕墙，让不会过分传热，充分体现了“科技”与“环保”相结合的设计理念。

服务性极强的综合性冰场

五棵松冰上运动中心拥有两块室内冰场和一块室外冰场，场馆内部又分为地上两层、地下两层。

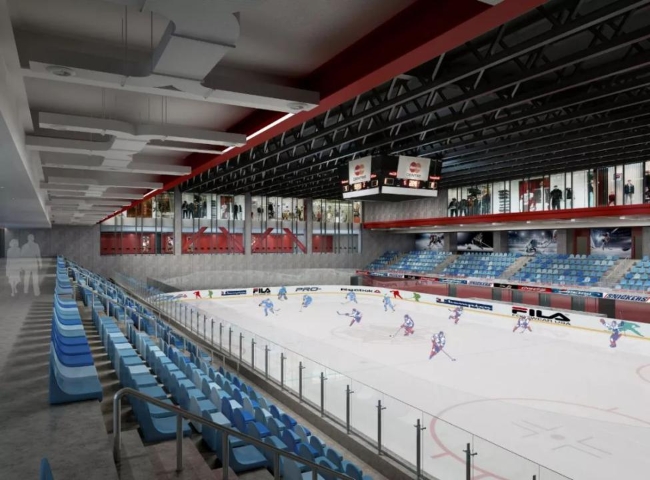

地下两层主要为冰场及座位区，两块室内冰场就设置于地下两层内。这两块冰场的尺寸分别为60×30米和60×26米，可以根据赛事的需要进行相关训练和赛前热身。

冰场的周围有着1907个座位，可以容纳近两千名观众观看比赛。

地上两层更偏向于设置配套设施，其中有着体育文化配套用房和一个910座的剧场。

除此之外，场馆内还建设了便于开展活动的看台及观众休息区、训练场辅助用房、设备机房、公共厅及交通空间等。硬件方面也与奥运会级别冰球赛事的配套设施看齐，并且拥有国际标准的演艺舞美灯光系统。

主队更衣室效果图

冬奥及相关赛事期间，五棵松冰上运动中心可成为集赛事、转播、社交、后勤保障为一体的多功能体育活动中心。

全球最大的超低能耗体育建筑

除“冰菱花”的外观设计理念外，超低能耗设计是五棵松冰上运动中心的第二大亮点。清华大学同衡设计院节能研究所为此场馆专门进行了超低能耗设计。

场馆采用了二氧化碳直冷跨临界制冰系统，这是国内首个采用此系统的体育场馆，也因此让其成为了全球最大的超低能耗体育建筑。

二氧化碳直冷跨临界制冰系统颠覆了传统氟利昂的制冷方式，不仅省电环保，其制冷性能还更稳定，效率更高。

这种技术需要运用到大量的二氧化碳，将二氧化碳加温加压，形成超临界二氧化碳流体（液体乃至固体），我们可以理解为干冰，再对超临界二氧化碳进行降温降压约至-20°C-15°C，此时压力撤销后二氧化碳将迅速升华，带走大量热量并降温，因此完成制冷和制冰的过程。

场馆中二氧化碳直冷跨临界制冰系统可利用工业设计方式完成制冰，它需要将自然界中采集到的二氧化碳传送到场馆内，再在场馆内预埋的制冷盘管将对此进行二氧化碳的热交换。利用此系统制冰，将比传统的制冰方式综合能耗节约40%以上。

同时二氧化碳直冷系统还可以保证冰面各点温度一致，冰面温度恒定，冰面质量更优，为运动员训练带去更好的体验。

今年初，五棵松冰球训练馆就已制冰完毕、完成验收并投入使用。

为在服务冬奥的同时，“冰菱花”将满足更多群众冰上运动健身需求，比如承办国际国内顶级冰上运动赛事、从事冰球、花滑、速滑教学培训，提供冰上文化演艺娱乐服务、设立国际专业冰上运动俱乐部......为提升北京市青少年冰上运动能力带去更多的服务与体验。
