捕食者无人机

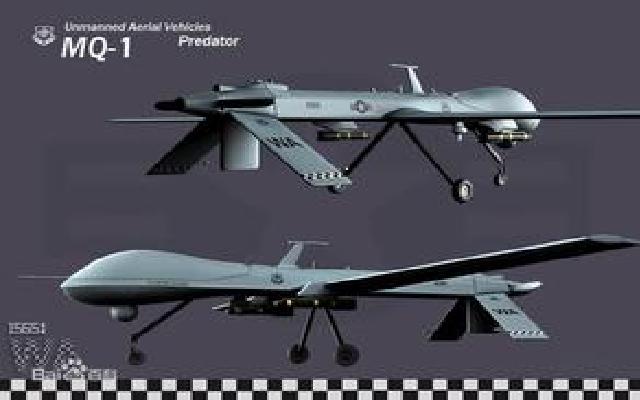

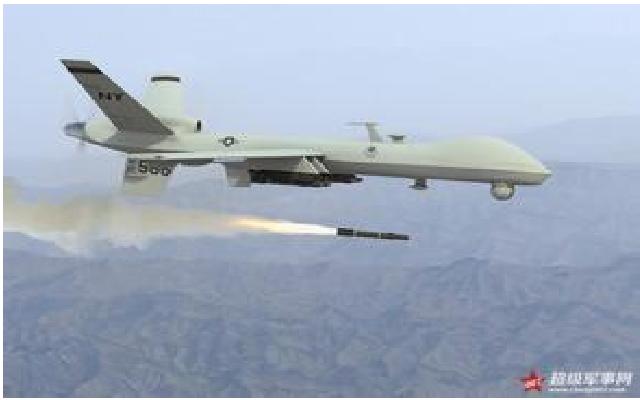

MQ-1 捕食者（Predator）是一种无人机，美国空军描述为“中海拔、长时程”（MALE）无人机系统。它可以扮演侦察角色，可发射两枚AGM-114地狱 火飞弹。它是一种遥控飞行器，机长8.27米，翼展14.87米，最大活动半径3700公里，最大飞行时速240公里，在目标上空留空时间24小时， ...

MQ-1 捕食者（Predator）是一种无人机，美国空军描述为“中海拔、长时程”（MALE）无人机系统。它可以扮演侦察角色，可发射两枚AGM-114地狱 火飞弹。它是一种遥控飞行器，机长8.27米，翼展14.87米，最大活动半径3700公里，最大飞行时速240公里，在目标上空留空时间24小时，最大 续航时间60小时。该机装有光电/红外侦察设备、GPS导航设备和具有全天候侦察能力的合成孔径雷达，在4000公尺高处分辨率 为0.3米，对目标定位精度0.25米。可采用软式着陆或降落伞紧急回收。 武器控制 一个典型的“捕食者”系统包括四架无人机，一个地面控制系统和一个“特洛 伊精神II”数据分送系统。无人机本身的续航时间高达40小时，巡航速度126千米/小时。飞机本身装备了UHF和VHF无线电台，以及作用距离270千 米的C波段视距内数 据链。机上用于监视侦察的有效载荷为204千克。机上的两色DLTV光学摄影机采用了955mm可变焦镜头。高分辨率的前视红外系统有6个可调焦距，最小为19mm，最大560mm。诺斯罗普•格鲁门公司的合成孔径雷达为“捕食者”提供了全天候监视能力，分辨率达到了0.3米精度。其他可选的载荷可按具体任务调整，包括激光指示和测距装置、电子对抗装置和运动目标指示器。 地面控制站安装在长10米的独立拖车内，内有遥控操作的飞行员、监视侦察操作手的座席和控制台，三个波音公司的任务计划开发控制台、两个合成孔径雷达控制台，以及卫星通信、视距通信数据终端。 地面站可将图像信息通过地面线路或“特洛伊精神”数据分派系统发送给操作人员。“特洛伊精神”采用一个5.5米Ku波段地面数据终端碟形天线，和一个2.4米数据分派碟形天线。右图为操作手控制台。上方的显示器显示航线等信息，下方显示器输出“捕食者”摄影机影像。 移动式控制系统，可供前线指挥员直接进行控制和接收侦察信息。另一种配置是用美军高机动车(大型吉普)搭载小型地面站，功能基本与基型地面站相同。 更小型的视频接收系统，可供更小型的部队，如敌后特种部队携带，接收侦察信息。
