冰菱花盛放冬之美丨北京五棵松冰上运动中心

2022冬奥运会即将于2月4日正式开幕。秉承和平、友谊和团结的精神，北京冬奥已经做好了全面筹备工作，让世界共同见证奥运圣火再一次在中国点燃。从场馆建设到生态修复，再到衣食住行、后勤保障，本届冬奥会北京力求打造出一届节俭、智慧、绿色的赛事。

本届冬奥会共设置了3大赛区，包括：北京赛区、张家口赛区以及延庆赛区，共计12个比赛场馆。鸟巢、水立方、五棵松这些耳熟能详的奥运场馆也将正式升格为“双奥场馆”，并且被赋予了全新的名字和内涵，冰之帆、冰立方、冰菱花……

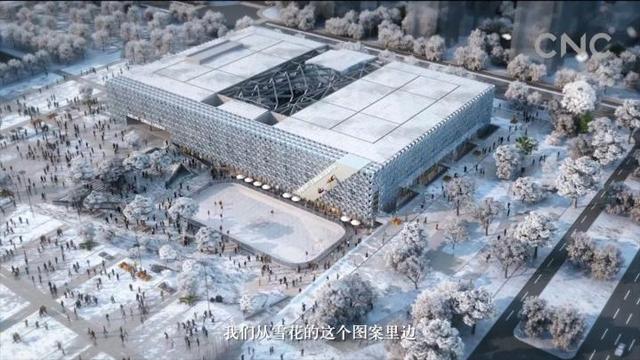

作为2008年北京奥运会篮球比赛场馆的五棵松体育馆，通过全面的设计改造已经全面进化，承担了本次冬奥会冰球赛事及训练职责。场馆通过“冰坝”技术完美实现了6小时的“冰篮转换”，而冰上运动中心将作为运动员的赛事训练场地。

图源：新华社

冰菱花幕墙盛放，惊艳冰雪冬奥之美

人类运动源自天性，能够从中获取快乐及兴奋感。冬奥会作为殿堂级的体育竞技赛事，无论是选手还是观众均在赛事的举行中收获了喜悦和振奋。由此延伸而去，体育场馆便不仅是运动竞技的场地，也是传递收集情感的空间。五棵松冰上运动中心在设计之初便遵循这一理念。

图源：建筑学报

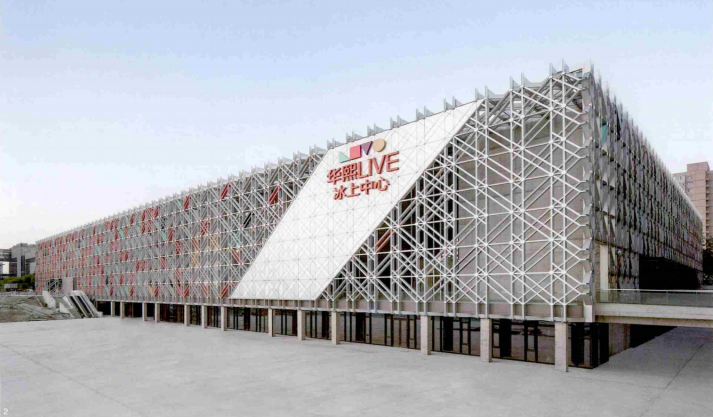

关于空间场景与赛事体验的贯穿联系，在人们进入场馆之前，从外部建筑审美便已经开始了。因此设计师团队认为，建筑设计规划应该与冰雪主题具有联动性。五棵松冰上运动中心的外幕墙在串联起的“冰凌花”飞舞中，聚合成冰雪纹理的形象，由外而内的表达了冬奥精神与观感体验。

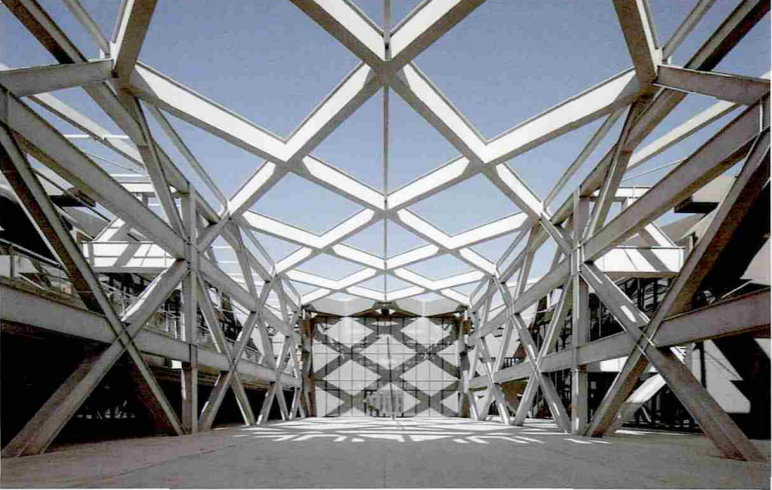

建筑不仅需要考虑建筑审美，更要确保实用性以及稳定性。由于五棵松冰上运动中心与大部分的大跨结构不同，将大空间置于大跨结构之上形成巨型桁架钢结构，巨大的斜撑将是结构安全的重要组成部分。

图源：建筑学报

内侧的结构构件与冰菱花形态的幕墙格栅构件重合，让建筑结构若隐若现，也使建筑整体从外部视觉到内部空间更加统一。五棵松冰上运动中心具有严谨的逻辑和工程的美感，让使用者由内到外均可感受到冰雪意向，其肌理使人联想起相互交织的结构，这与中国传统建筑外檐中常用的花格门窗的图案具有相似性。

图源：建筑学报

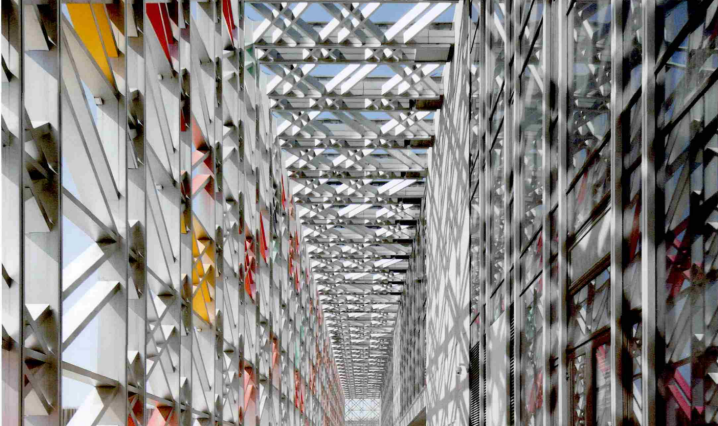

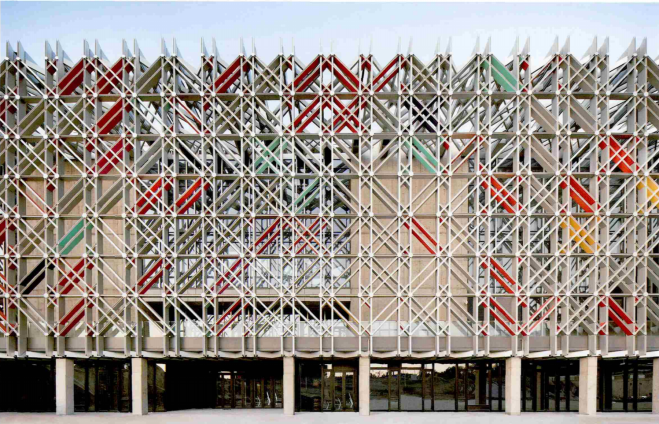

为突出冰上运动的建筑性格，建筑四周均采用格栅幕墙体系，形成统一的形象，斜向格栅呈45°交叉，形成类似冰裂纹的视觉效果。格栅幕墙的处理方式形成了层次性的空间效果，使建筑体现得更加含蓄，光影变化中表现出中国传统建筑之神韵。

图源：建筑学报

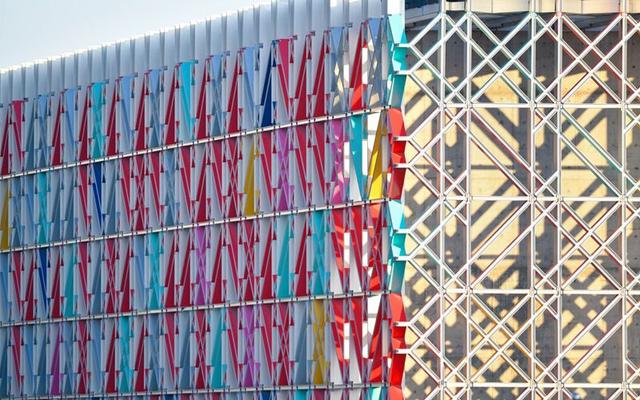

为避免立面的单调性，在建筑设计方案中对格栅幕墙的杆件进行适量删减，将色彩运用到立面之上。五棵松冰上运动中心通过数字化技术将色彩分布和材料编号计算出来，并进行精细的编组加工同时增加侧面杆件的颜色，以便在白天形成丰富的色彩变化，并突出了体育场馆活跃与热烈的气氛。

图源：中国青年报

五棵松冰上运动中心的外幕墙采用全新的涂装工艺并制作了多个样板段进行研究和调试。其中隐藏灯具采用高压铸铝，与幕墙工艺完美结合，实现见光不见灯的效果。另外，通过DMX512控制协议，实现对每个灯具的精准控制，以便形成雪花飘落感的动态设计，描绘出璀璨的氛围。

创新节能设计，全国最大的超低能耗体育场馆

五棵松冰上中心按超低能耗建筑理念设计和建造，从“降低需求、提高能效、开源补强”三个维度进行建筑节能设计，获得了中国绿色建筑三星标识，是目前全国最大的超低能耗体育场馆。

图源：建筑学报

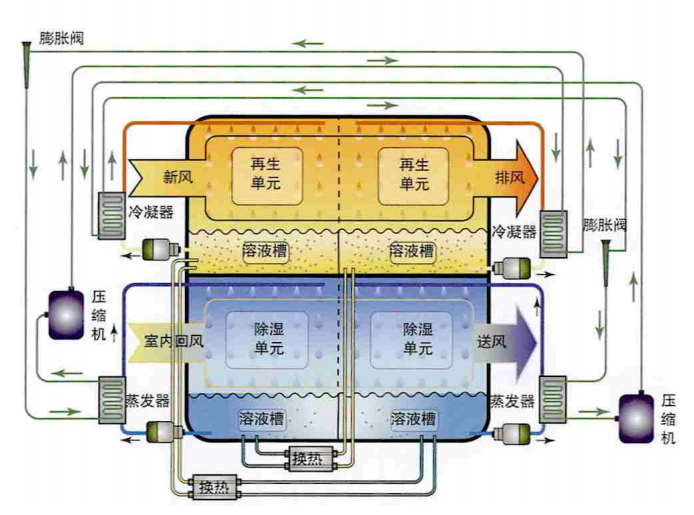

五棵松冰上运动中心通过优化围护结构热工性能降低围护结构所产生的空调冷热负荷，采用排风热回收装置降低新风所产生的空调冷热负荷，采用制冰余热回收降低本项目市政用热量等技术措施降低建筑能源需求。

五棵松冰上运动中心采用的CO2 跨临界直接蒸发制冰系统，该系统具备优良的制冷性能和环保特性 ：CO2 直接被传送到场地制冷盘管中进行热交换，传热性能好，整个制冰系统换热效率更高，比传统间冷系统可节约 40% 以上综合能耗 ；具备高效的全热回收能力，热能回收后可用于地坪加热、融冰、浇冰水、冰场采暖、洗浴热水，使制冰能源在整个场馆高效利用起来。

凝聚冰雪精神，着眼未来生活方式

作为2022北京冬奥场馆，五棵松冰上运动中心着重体现奥运建筑所需求的纪念和象征意义。而在奥运后，冰上运动中心作为北京最重要的冰雪主题体育建筑之一，更需要建筑本身具有能够激发这座城市市民参与冰雪运动的能量。

在冬奥会之后，五棵松冰上运动中心场馆将转变为青少年冰雪培训、体能中心、健身中心的运营管理为主体，结合赛事活动和沉浸式商业业态，全方位满足市民冰雪运动的培训、社交、娱乐等需求。

在未来，五棵松冰上运动中心将进一步丰富北京稀缺的国际级别冰上运动场馆业态，成为北京冰雪文化、青少年冰雪教育的新地标。
